Glydus hydraulisk styring utenbordsmotor inntil 115 HK

Multiflex har endret navn til Glydus. Glydus hydrauliske styringer er en videreutvikling av de velkjente Multisteer-styringene.

Glydus K115 er neste generasjon hydraulisk styring – en forbedret versjon av den forrige Multisteer 115U-modellen, med større ytelse og pålitelighet. Den har sterkere pumpe, høyere driftstrykk og raskere respons, noe som gir jevn og presis styring for motorer opptil 115 hk. Systemet er designet for enkel installasjon og lang levetid takket være robust konstruksjon.

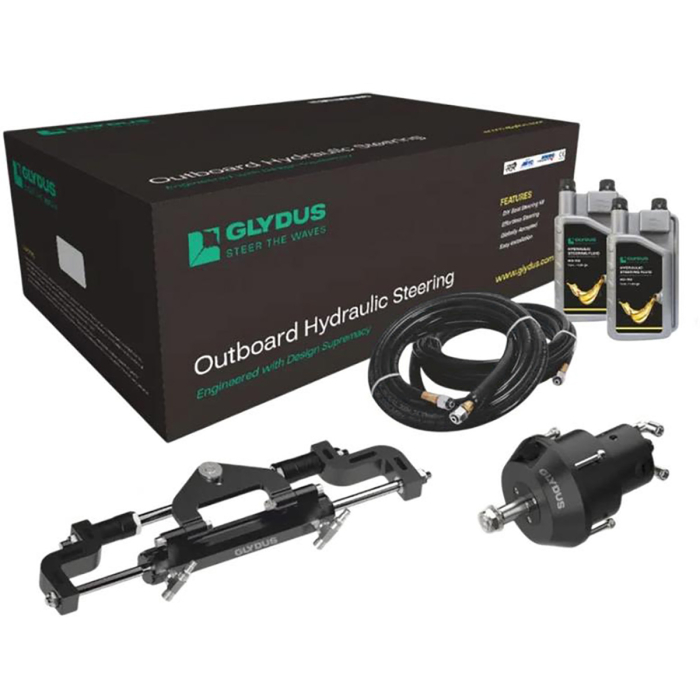

Komplett sett

Pakken leveres med:

• Innfelbar rattpumpe
• Styresylinder
• Nipler
• 2 liter olje
• Oljepåfyllingsslange
• 2 x 5 meter slanger med påklemte fittings

Pumpen har tilbakeslagsventil og standard ¾" aksel som passer de fleste ratt.

Tekniske data

• Anbefalt rattdiameter: 350 mm
• Optimal motorstørrelse: 30–90 hk
• Maks motorstørrelse: 115 hk
• Rattomdreininger: 5,2 fra side til side
• Sylinder OC-115U: volum 94 ccm³, slaglengde 184 mm
• Styrepumpe H18M: volum 18 ccm³, maks trykk 105 bar, med tilbakeslagsventil
• Minimum bredde motorbrønn: 570 mm

Ytelse og funksjoner

Høytytende og slitesterk styreløsning som gir jevn og uanstrengt kontroll av små og mellomstore fartøy. Den nye H18M-styrepumpen gir arbeidstrykk opptil 105 bar, med rask og responsiv styring (ca. 5 rattomdreininger fra side til side). Non-feedback-systemet øker sikkerheten ved å forhindre uønskede motorbevegelser, mens korrosjonsbestandige materialer sikrer lang levetid.

Nødvendige mål i motorbrønn

For at styresylinderen skal få plass og ikke komme i konflikt med båtens motorbrønn ved styring og tilting, kreves det at motorbrønnen har en bredde på minst 570 mm.

• A: 570 mm
• B: 153 mm
• C: 127 mm

Kompatibilitet

Glydus K115 passer til følgende motorer:

Yamaha 4-takt

• 80–115 hk, 1997 og nyere
• 90–115 hk A-serie, 2011–2014 (festebrakett på sylinder må snus 180°)
• 90–115 hk B-serie, 2014 og nyere

Yamaha 2-takt

• 40–50 hk, 1998 og nyere (vingemuttere må eventuelt kappes og motoren boltes fast)
• 60 hk, 1998 og nyere (krever Yamaha styrekrok 63D-48511-00-4D)
• 70–90 hk, 1986 og nyere (krever spacerkit)

Mercury/Mariner 4-takt

• 40 hk, 1998–2007
• 60 hk, 2008 og nyere

Mercury/Mariner 2-takt

• 75–115 hk, 1984 og nyere

Suzuki 4-takt

• 40–70 hk, 1998 og nyere (krever spacerkit)
• 90–115 hk, 2001 og nyere (festebrakett må snus 180°, spacerkit kreves)

Suzuki 2-takt

• 90–100 hk, 1990–2000
• 115 hk, 1987–2002 (krever spacerkit)
• 150 hk, 1986 og nyere

Honda 4-takt

• 30–50 hk, 1992 og nyere (vingemuttere må eventuelt kappes og motoren boltes fast)
• 75–90 hk, 1996 og nyere
• 100 hk, 2015 og nyere
• 115 hk, 2010 og nyere

Evinrude/Johnson

• 40–115 hk inkl. E-Tec, 1991 og nyere (vingemuttere må eventuelt kappes og motoren boltes fast)
• 115 hk Ficht, 1997 og nyere (festebrakett må snus 180°)
• 75–115 hk Ficht, 2017 og nyere (festebrakett må snus 180°)
• 40–115 hk 4-takt, 1998 og nyere (festebrakett må snus 180°)

Tohatsu 4-takt

• 60–115 hk, 2014 og nyere

Tohatsu 2-takt

• 40–114 hk, 1990 og nyere (vingemuttere må eventuelt kappes og motoren boltes fast)

Selva 4-takt

• 90–115 hk, 2000 og nyere
• 115 hk, 2011–2013 (festebrakett må snus 180°)

Viktig informasjon

Dersom motoren din ligger i grenseland for anbefalt styring, bør du gå opp en størrelse. For hurtiggående båter skal du alltid velge en større modell. High Performance 115 hk-motorer og motorer med 4 3/4" girhus (som Command Thrust) må bruke Glydus 350 styring.

Motorer med vingemuttere kan kreve at vingemuttere og akterspeilbrakett kappes for å unngå konflikt med styresylinderen ved tilting.

Innhold i settet

I Glydus hydraulisk styring følger det med:

• Styrepumpe – aksialstempelpumpe med låseventil og trykkavlastningsventil
• Balansert styresylinder – gir lineær bevegelse til motoren (leveres med spacerkit)
• Hydraulikkolje – overfører kraft mellom pumpe og sylinder
• Hydraulikkslanger – fleksible og trykktestet for sikker og lekkasjefri ytelse
