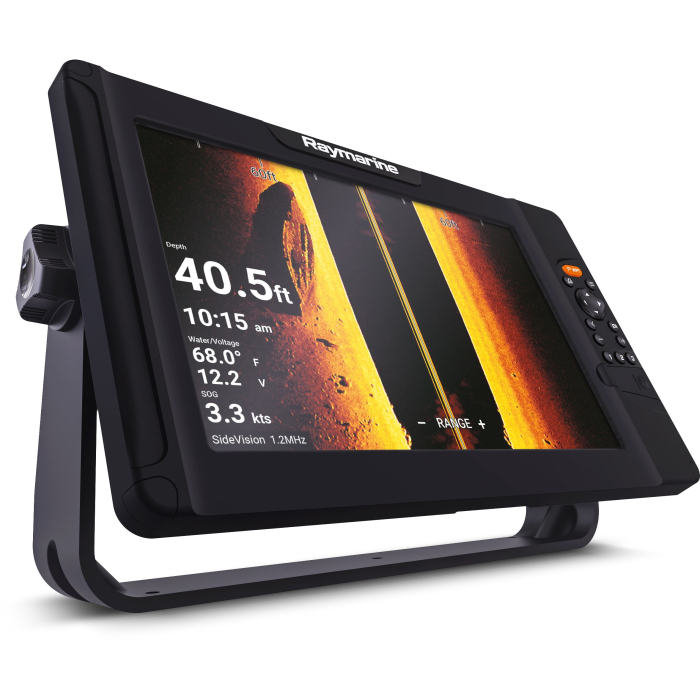

Raymarine Element 12HV kartplotter med ekkolodd

Raymarine Element 12HV er en kartplotter med ekkolodd og tilkoblinger for de vanligste og viktigste (Elementære) funksjonene for mindre og medium store båter. Nøkkelordene Raymarine selv bruker for å beskrive Element-serien er Sonar, Speed, Simplicity - rask kartplotter, med enkel betjening og ekkolodd.

Element 12HV har tastaturbetjening, med egne knapper for de mest sentrale oppgavene, som å sette veipunkt, zoom og scrolling, samt tre knapper som kan programmeres. Element 12HV har to innganger på baksiden; én NMEA2000/strømkabel og en til 15 pins giverkabel.

Ekkoloddsvinger og aktuelle kart må bestilles i tillegg.

Nøkkelegenskaper

• Klar og tydelig 12" skjerm med god lysstyrke (1500 nits)
• Flerkanals HyperVision CHRIP 3D ekkolodd med én enkel giver
• Betjeningsknapper
• 64 bits Quad-core prosessor med det nye operativsystemet LightHouse Sport OS
• 8 GB internminne for lagring av 10000 veipunkter, 150 ruter og 15 spor (inntil 10000 punkter per spor)
• Støtter Raymarine RealBathy som lar deg lage egne dybdekart med ekkoloddet - krever ikke kart, men tom minnebrikke
• Forenklet NMEA2000-støtte
• Deling av veipunkter og ruter mellom 2 Raymarine Element-kartplottere
• AIS-data
• Motordata (inntil 2 motorer)
• Tankmåling (inntil 4 tanker)
• Kompass (EV1 heading sensor)
• Utgang for GPS data til VHF
• Autopilotstøtte (DTW, BTW og XTE-setninger) for styring fra autopilotdisplay
• Høyere oppløsning på ekkoloddbildene med HyperVision
• Støtte for radar via WiFi-tilkobling

Montering

• Kan monteres på brakett eller overflatemonteres.
• Merk at dybden er 65,4 mm på selve kartplotteren, men den bygger 149,4 mm med kontakter.
• Innbyggingsmålet er 46 mm på kartplotterhuset, og 130 mm med plass til kontakt/ledning.
• Med brakett måler plotteren 373,4 x 225,19 x 149,4 (BHD), inkl plass til kontakter/kabler. Foten på braketten er 55 mm dyp.
• Se i monteringsveiledningen for monteringsanvisninger, tegninger og alle dimensjoner, enten det er i brakett eller overflatemontering.

Seil- og motorbåtfunksjoner

• Seilbåtprofil med visninger for relevante seilbåtdata
• Støtte for utvidede NMEA2000-setninger (vind, hastighet, etc.)
• Støtte for Airmar SmartSenson (DST8000, P79S, etc.)
• Kalibreringsfri støtte for analoge givere via ITC-5
• Multi Data Source (MDS) for dybde, hastighet, GPS og vind

HyperVision ekkolodd

HyperVision bruker ekstra høy frekvens (1,2 megahertz) og CHIRP-teknologi for høyere oppløsning på Raymarines tradisjonelle ekkoloddteknologier DownVision, SideVision og RealVision 3D. HyperVision-modusen gir super-høyoppløselige bilder på inntil 100 fot (30 meter). Tradisjonell 350 kHz CHIRP gir høyere rekkevidde (dybde), fortsatt med god oppløsning, ned til 180 meter. Raymarine Elements avanserte CHIRP-ekkolodd kan også benytte 200kHz for rekkevidde ned til 250-300 meter.

I esken

• Raymarine Element 12HV kartplotter
• Brakett for kartplotter
• Innfellingssett for kartplotter
• Soldeksel
• Strøm- og NMEA2000-kabel
• Skruesett
• Dokumentasjon og brukerveiledninger

Fra april 2019 støtter Element AIS via NMEA2000, samt seilfunksjoner. For seilfunksjoner trengs vind- og hastighetsdata i NMEA2000-format, for eksempel fra SeaTalk-SeaTalkNG converter (E22158). Fra juni 2019 støtter Element også radar via WiFi, enkel integrasjon mot autopiloter fra Raymarine (kan gå på waypoint og ruter - DTW, BTW og XTE-setninger) og analoge givere/sensorer via Raymarine ITC-5.

Mange av funksjonene forutsetter oppgradering til siste versjon av Raymarines LightHouse Sport operativsystem, som kan lastes ned fra Raymarines nettsider.
