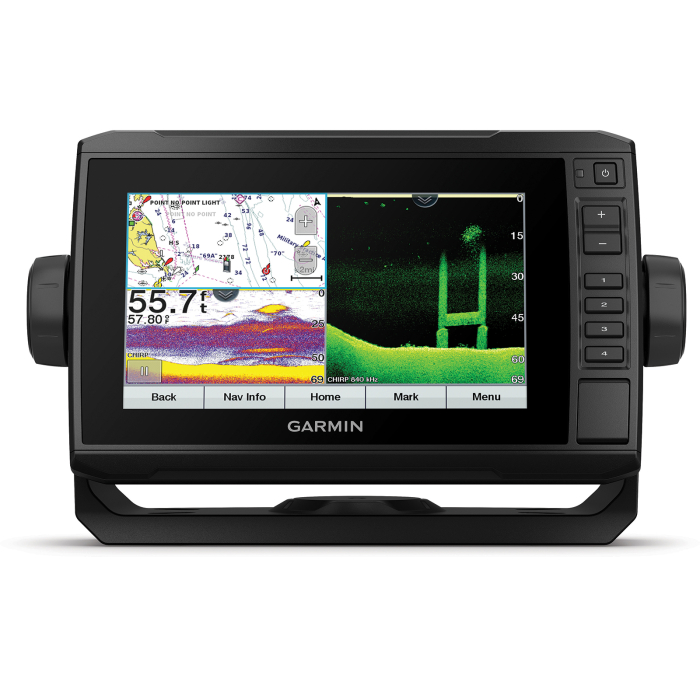

Garmin ECHOMAP UHD 72cv 7" kartplotter med ekkolodd

Garmin ECHOMAP UHD 72cv er en 7" kartplotter med kombinert knappebetjening og touchskjerm. Kartplotteren, eller multifunksjonsskjermen om du vil, har innebygd støtte for Garmins krystallklare Ultra High-Definition (UHD) skanne-ekkolodd, ClearVü, og Panoptix LiveScope. I tillegg til å ha ekkolodd i toppklassen, har UHD serien også meget gode kartplotterfunksjoner. Garmin ECHOMAP UHD støtter bla. BlueChart og BlueChart Vision, samt Garmin Navionics + og Garmin Navionics Vision+. Du har dermed tilgang på de nyeste og mest detaljerte og brukervennlige sjøkartene. Kart og ekkolodd-svinger må bestilles i tillegg. Det medfølger basekart for hele verden, men det er kun egnet for planlegging, ikke navigering.

• ClearVü med CHIRP teknologi er høyfrekvens ekkolodd som gir overraskende klare bilder av det som skjer under båten, både gjenstander, bunnstruktur og fisk. ClearVü er innebygd i plotteren med støtte for 260/455/800/1000/1200 kHz. De faktiske frekvensen er avhengig av svingeren du velger.

• Panoptix LiveScope er en smått fantastisk ekkoloddteknologi som gir flotte videolignende bilder i sanntid av det som foregår under og rundt båten. Svingeren kan justeres slik at den peker fremover for å se det  som er rundt båten, nedover for å se under den, eller perspektivmodus for å se alt ovenfra i grunt vann. Bildet så klart at du til og med kan se agnet ditt og skille mellom fiskearter som svømmer under eller rundt båten - opp til 30 m unna under normale forhold. Pantopix-funksjoner krever tilleggsutstyret Panopix Live Scope-system eller en  Panopix-svinger.

CHIRP står til informasjon for Compressed High Intensity Radar Pulse. Der et tradisjonelt ekkolodd sender ut en enkelt frekvens om gangen, med begrenset informasjon, klarhet og oppløsning, vil et CHIRP ekkolodd kontinuerlig sende ut en mengde frekvenser, både høye og lave, og tolke de individuelt. Resultatet et mye klarere, skarpere og detaljert bilde, både av fisk og strukturer under vann.

Av andre funksjoner vil vi nevne AIS-støtte, DSC-støtte – viser posisjonsdata fra DSC-kompatibel VHF-radio, støtter Fusion-Link-kompatible radioer, og seilfunksjoner/instrumenter. Plotteren er i tillegg kompatibel med Garmins ActiveCaptain-app, trådløs fjernkontroll, og den kan styre Garmins Force Trollingmotor rett på skjermen, legge til ruter og veipunkter, følge spor og annet.

Valg av svinger

Du kan her velge en svinger som passer til ditt behov, og budsjett. For å utnytte ClearVü teknologiene trenger du en gjennomgående giver eller en hekkgiver som støtter dette. En giver for innvendig montering vil kun støtte tradisjonel CHIRP. På denne modellen har du også muligheten til å få et Panoptix-ekkolodd, i tillegg til det Chirp/ClearWü.

ECHOMAP UHD 72cv har en 8-pin svingerport, samt en Panoptix-port

Se Garmin Svingerkompabilitet under «Dokumenter» og aktuelle svingere under «Tilbehør».

Ekkolodds maksimale dybder

Ekkolodd er ofte oppgitt med en maksimal dybde fra produsenten, det er den du finner under spesifikasjoner. Denne er ofte teoretisk, eller forutsetter perfekte forhold som helt rent ferskvann og hard bunn - og en svinger som minimum har de samme spesifikasjonene som selve ekkoloddet eller ekkoloddmodulen. I praksis vil saltinnhold, urenheter, bunnforhold, strøm, båtens hastighet og ikke minst svingerens plassering og kvalitet spille en stor rolle. I praksis er den maksimale måledybden vesentlig mindre, dette gjelder alle produsenter.

Som et eksempel vil vi si at en kartplotter meg oppgitt dybde på 350 m (i ferskvann) i praksis vil ha en effektiv dybde på 200-250 m i saltvann, og realistisk se fisk på 100-150 m.

En bedre, og mer kostbar, svinger vil gi et bedre resultat, både i form av bedre dybde og mindre støy.

Denne kartplotteren har en teknologi som gjør at man får videolignende ekkoloddbilder av fisk og havbunn. Da vil vi si at de har en praktisk dybde i saltvann på 20-80 m under normale til perfekte norske forhold. I ferskvann vil det være noe høyere. Her kan du se skipsvrak, hav-vegitasjon, hummerteiner og fiskestimer.

Basert på erfaringer i norske farvann vil vi si at ekkoloddet på denne modellen har en realistisk maksimaldybde på ca 200 meter med Chirp, og ca 45 meter med en UHD ClearVü giver. Panoptix LiveScope gir enda bedre bilder opp til 30 m, men ofte mindre.

Garmin Echomap UHD og UHD2-kartplottere

Garmins serie med Echomap UHD-kartplottere har vokst til en hel liten familie. Alle har selvfølgelig Ultra-High-Definition ekkolodd (UHD), men det kan være forvirrende å se forskjellene. Her er derfor en liten oversikt over hovedforskjellene:

• UHD-cv: 6 og 7" kartplotter der 6" har tastestyring, mens 7" har berøringsskjerm og hjelpetaster. Tradisjonelt CHIRP og ClearVü-ekkolodd. 5 Hz GPS.
• UHD-sv: 7 og 9" kartplotter med berøringskjerm med hjelpetaster, med tradisjonelt CHIRP, SideVü og ClearVü-ekkolodd. 12-pin svingerkontakt.

UHD2-serien har bedre skjermer med høyere oppløsning, spesielt på 9".

• UHD2-cv: 5 og 7" kartplotter med taster. Tradisjonelt CHIRP og ClearVü-ekkolodd.  4-pin svingerkontakt.

• UHD2-sv: 6, 7 og 9" kartplotter med berøringskjerm med hjelpetaster, Tradisjonelt CHIRP, SideVü og ClearVü-ekkolodd. 10 Hz flerbånds-GPS. 12-pin svingerkontakt.

I esken:

• ECHOMAP UHD 72cv
• Lade-/datakabel
• Vippe-/stangbrakett med hurtigutløsingsholder
• Innbygging
• Beskyttende deksel
• Hardware
• Montering og bruksanvisning.
