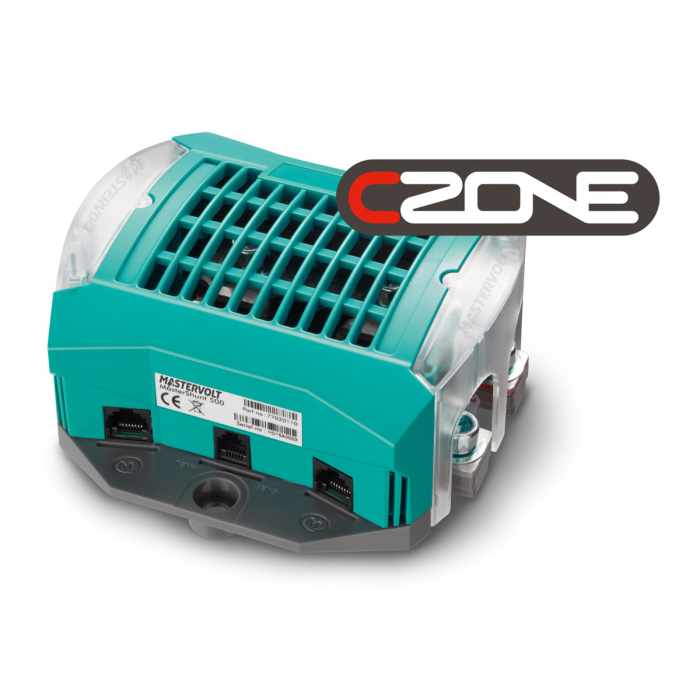

Mastervolt MasterShunt 500 CZone
   Frequently Asked Questions and Answers
Mastervolt MasterShunt 500 Czone er en intergrert batterimonitor / batteriovervåker som samler informasjon om batteribanken, og kan dele den med andre enheter som støtter MasterBus, CZone eller NMEA2000. MasterShunt kan f.eks. dele informasjonen med batteriladere, inverter/ladere og displayer/skjermer, og blir med det hjertet i et batteridrevet energisystem.
Ingen overraskelser: MasterShunt muliggjør full automatisering av systemet ditt, gir økt brukervennlighet, forlenger batterilevetiden, og gir deg lengre brukstid på batteribanken.
MasterShunt 500 kan for eksempel gi deg informasjon om spenning, strøm, ladetilstand og gjenværende tid. Informasjonen tilgjengeliggjøres med en enkelt MasterBus- eller CZone-kabel. Ekstremt nøyaktige målinger gjør det mulig for MasterShunt å bestemme nøyaktig gjenværende batteritid.
Programmerbare hendelser og en integrert sanntidsklokke gjør det også mulig å automatisere systemet ditt. Den kan f.eks være å starte generatoren automatisk når det er lite strøm i batteribanken, eller å automatisk generere en advarsel ved et visst utladingsnivå. Den velprøvde MasterShunt-designen er oppgradert for å gi enda bedre nøyaktighet og kontroll. Når det kommer til batterispesifikke parametere er MasterShunts lesenøyaktighet i den absolutte toppklassen.
MasterShunt 500 CZone gir valgfrihet med hensyn til sikringstype, størrelse og plassering. Batteriovervåkeren leveres med en intern samleskinne (bus bar) som skal brukes når det benyttes en ekstern sikringsholder. Hvis MasterShunt installeres nær batteriet, kan samleskinnen byttes ut med enten en ANL-sikringsholder eller hovedsikring i klasse T, noe som sparer både plass og kostnader - se bilder.
Funksjoner
- MasterBus, CZone og NMEA 2000 kommunikasjon
- Passer i et CZone-system inkludert oppsetsverktøy og konfigurasjonsfiler
- Digital shunt som gir energisystemet omfattende informasjon og historiske data
- Svært nøyaktig og pålitelig bestemmelse av ladestatus (SOC - State of Charge)
- Servicemodus forhindrer hukommelsestap under systemvedlikehold
- Realistisk og presis indikasjon på gjenværende batteritid
- For høyere strømstyrker kan flere MasterShunt-modeller installeres parallelt
- MasterConnect-systemet gjør det enkelt å koble til DC Distribution-enheten (se under tilbehør), dette er nærmest Lego for voksne - se bilder
- Meget enkel å installere
- Valgfrihet for sikringstype, størrelse og plassering. Egnet for T-sikring og ANL-sikring (bestilles separat)
- Robust hus med isolasjon av DC-tilkoblingene
- Fungerer på alle instllasjoner i båter, kjøretøy (bobiler) og industriell infrastruktur der batterier må overvåkes for økt pålitelighet, batterilevetid, brukervennlighet og brukstid
Tekniske spesifikasjoner
- Systemfunksjonalitet: Alarmer, tidtakere, automatisk start / stopp for generator
- Systeminformasjon: F.eks gjenværende tid, spenning, strøm, ladetilstand
- Programmerbare alarmer: Advarsel lavspenning, lav ladetilstand, høy spenning
- Batterityper: Gel, AGM, bly/syre, Lithium Ikon
- Beskyttelsesgrad: IP21
- Dimensjoner: 150 x 150 x 65 mm (HxBxD)
- Vekt: 0,7 kg
I esken
- Mastervolt MasterShunt 500 CZone
- MasterBus kabel, 6m
- RJ45-M12 Drop cable CZone/MB, 1m
- MasterBus terminator
- Temperatursensor
- To gjennomsiktige endestykker
- 4 DC-koner
- Et gjennomsiktig midtstykke for enkel tilkobling av Mastervolt DC Distribution 500
- 4 M8 bolter med skiver, for DC-kabel
For CZone oppsett kreves også en T-kobling (ikke inkludert)
SKU | MAS1043985 |
---|---|
Produsent | Mastervolt |
Maks batteribank-størrelse | Ingen begrensning |
Maks belastning | 300 A kontinuerlig, 400 A i 10 minutter, 500 A i 5 minutter. og 600 A i 2 min. |
Tilkoblinger | NMEA2000, MasterBus |
Tilleggsfunksjoner | Temperaturmåler |
Type (batterimeter) | Batterimeter |
Driftsspenning | 12V, 24V, 48V |
Kabellengde - batterimetre | 6 m |
