Sleipner S-link Gateway

Sleipner S-link Gateway

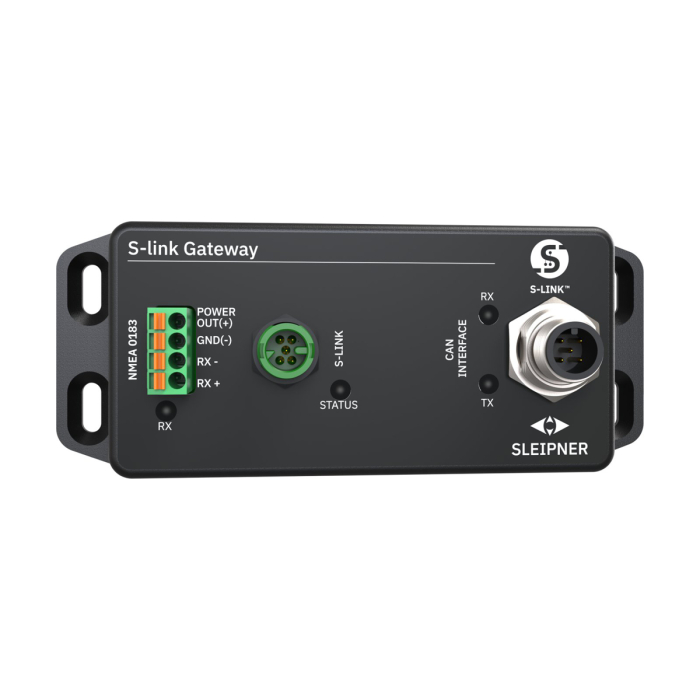

S-Link gateway GW-1 er en enhet for å koble utstyr på et NMEA2000-nettverk sammen med Sleipners S-Link.

Koble en S-Link spurkabel fra S-link Gateway til S-Link backbone (via et T-stykke), og utsytret som ikke er tilkoblet S-link kobles til Gateway med en CAN Interface M12 han-plugg. Det er også mulig å koble til en NMEA0183 GPS antenne til en egen NMEA0183tilkobling.

Sleipner S-link Gateway får strøm fra S-Link-nettverket, så det er ikke nødvendig med egen strømtilførsel.

S-Link

S-Link™ er et CAN-basert system som brukes til kommunikasjon mellom Sleipner-produkter om bord i båten.

< li>Kompakte og vanntette kontakter
• Nøkkel- og fargekodede kontakter for å sikre korrekt og enkel installasjon
• Ulike kabellengder, forlengere og T-kontakter gjør systemet skalerbart og fleksibelt å installere

Teknisk informasjon

• Spenning: 8-31V DC
• Standby effektbruk: 1W
• NMEA 2000® LEN (Load Equivalence Number): 1
• NMEA 0183 Power Output: Max 100mA (internally fused)
• NMEA 0183 Connector: GPS RX @ 4800 baud or 38400 baud
• CAN INTERFACE M12 male connector:CAN 2.0B, baud rate 250Kb
• Dimensjoner: 41x 126,5 x 50 mm (HxLxB)
• Vekt: 0,2 kg

Støttede NMEA2000 PGN

Navigation PGN:

• GPS Position - Rapid Update PGN 129025
• GPS COG & SOG - Rapid Update PGN 129026
• GPS System Time PGN 126992
• GPS GNSS Position Data PGN 129029
• Engine Parameters, Rapid Update PGN 127488
• Transmission Parameters, Dynamic PGN 127493
• Vessel Heading PGN 127250
• Rudder PGN 127245
• DC detailed status PGN 127506
